同步升壓和同步降壓LED控制器，具有降壓LED控制器的汽車同步升壓控制器優化了二級LED照明設計。

MAX25601A / B / C / D是同步升壓控制器，后跟同步降壓LED控制器。升壓控制器的4.5V至40V輸入電壓范圍非常適合汽車應用，并用作第二級降壓LED控制器的預升壓電源。

同步升壓是一種電流模式控制器，可以與另一個設備并聯以提供更高的輸出功率。SYNCOUT引腳提供時鐘來驅動另一器件的RT / SYNCIN引腳，從而實現兩相180度異相操作。升壓轉換器可以用200kHz至2.2MHz的開關頻率進行編程。包括擴頻以降低EMI。提供內部數字軟啟動功能，以使升壓輸出平穩上電。提供打h模式，過壓保護和熱關機等保護功能。

同步降壓LED控制器采用Maxim的F3架構，一種專有的平均電流模式控制方案，可在恒定開關頻率下調節電感器電流，而無需任何控制環路補償。在底部同步n溝道MOSFET中感應電感電流。該器件可在4.5V至65V的寬輸入范圍內工作，開關頻率高達1MHz。包括模擬和PWM調光?？梢栽贗OUTV引腳上監視LED電流。

兩種控制器均具有高端和低端柵極驅動器，具有至少1A的峰值源電流和灌電流能力。自適應非重疊控制邏輯可防止過渡期間出現直通電流。升壓和降壓故障均在低電平有效的FLT引腳上進行監控。

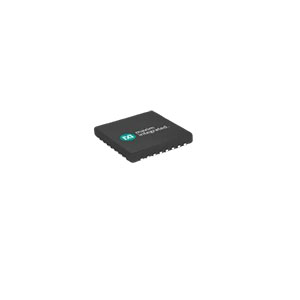

MAX25601A / C采用32引腳SWTQFN封裝，MAX25601B / D采用28引腳TSSOP封裝。32引腳封裝具有一個附加的開關控件，可用于遠光燈/近光燈和平視顯示器應用中。
